EPS材料觀察

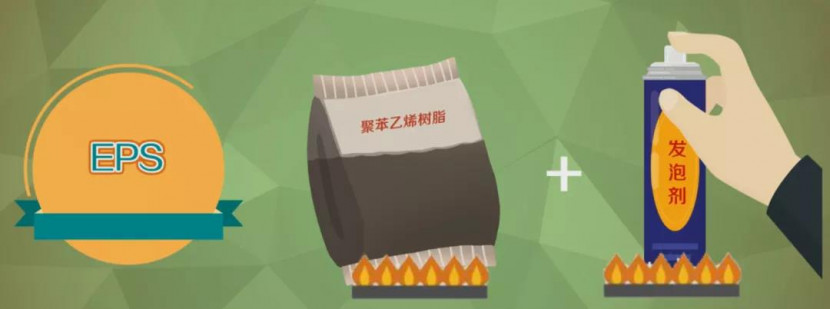

聚苯乙烯泡沫(Expanded Polystyrene簡(jiǎn)稱EPS)是一種輕型高分子聚合物。它是采用聚苯乙烯樹脂加入發(fā)泡劑,同時(shí)加熱進(jìn)行軟化,產(chǎn)生氣體,形成一種硬質(zhì)閉孔結(jié)構(gòu)的泡沫塑料。
EPS是一種熱塑性材料,經(jīng)加熱發(fā)泡以后,每立方分米體積內(nèi)含有300-600萬個(gè)獨(dú)立密閉氣泡,內(nèi)含空氣的體積為98%以上,這樣的結(jié)構(gòu)使它具有許多特性。EPS具有良好的保溫性能是因?yàn)樗赏耆忾]的多面體形蜂窩構(gòu)成,蜂窩的直徑0.08-0.15mm,蜂窩壁厚為0.001mm,EPS由約98%的空氣和2%的聚苯乙烯組成。
EPS(發(fā)性聚)聚苯乙烯(PS)是一種無色透明的熱塑性塑料,通式是[(CH2CHC6H5)n]??砂l(fā)性聚苯乙烯(EPS)是聚苯乙烯(PS)的一個(gè)品種,是在普通聚苯乙烯中浸漬低沸點(diǎn)的物理發(fā)泡劑制成,加工過程中受熱發(fā)泡,專用于制作泡沫塑料產(chǎn)品,具有質(zhì)輕、價(jià)廉、導(dǎo)熱率低、吸水性小、電絕緣性能好、隔音、防震、防潮、成型工藝簡(jiǎn)單等優(yōu)點(diǎn)。
變形特性
根據(jù)試驗(yàn),EPS在三向應(yīng)力狀態(tài)下和單向應(yīng)力狀態(tài)下的受壓過程基本類似,當(dāng)軸向應(yīng)變?chǔ)臿=5%時(shí),應(yīng)力應(yīng)變曲線出現(xiàn)明顯轉(zhuǎn)折,EPS開始表現(xiàn)出彈塑性。當(dāng)圍壓很小時(shí),對(duì)應(yīng)力應(yīng)變關(guān)系和屈服強(qiáng)度的影響是有限的。當(dāng)圍壓超過60KPa時(shí),屈服強(qiáng)度明顯下降,顯然與土的變化規(guī)律不同。當(dāng)軸向應(yīng)變?chǔ)臿≤5%時(shí),無論圍壓是多大,體積應(yīng)變?chǔ)舦接近于軸向應(yīng)變?chǔ)臿,即EPS側(cè)向變形小,也即泊松比小。
自立性
EPS自立性強(qiáng),對(duì)高邊坡的穩(wěn)定十分有利。由于EPS豎向受壓后產(chǎn)生側(cè)向壓力小,將EPS用于橋頭段路基填料,可大大減少橋臺(tái)的臺(tái)背土壓力,對(duì)橋臺(tái)穩(wěn)定十分有利。
水、溫特性
EPS為熱可塑性樹脂,應(yīng)在70℃以下使用,以免受熱變形和強(qiáng)度降低。同時(shí)利用這一特性可采用電熱絲加工。生產(chǎn)中可添加阻燃劑,形成阻燃型EPS。阻燃型EPS離開火源3s內(nèi)自行熄滅。
耐久性
EPS在水中和土壤中化學(xué)性質(zhì)穩(wěn)定,不能被微生物分解;EPS的空腔結(jié)構(gòu)也使水的滲入極其緩慢;長(zhǎng)時(shí)間受紫外線照射,EPS表面會(huì)由白色變?yōu)辄S色,且材料在某種程度上呈現(xiàn)脆性;在大多數(shù)溶劑中EPS性質(zhì)穩(wěn)定,但可溶解于汽油、柴油、煤油、甲苯、丙酮等有機(jī)溶劑。這說明EPS填料需要良好的保護(hù)層。
